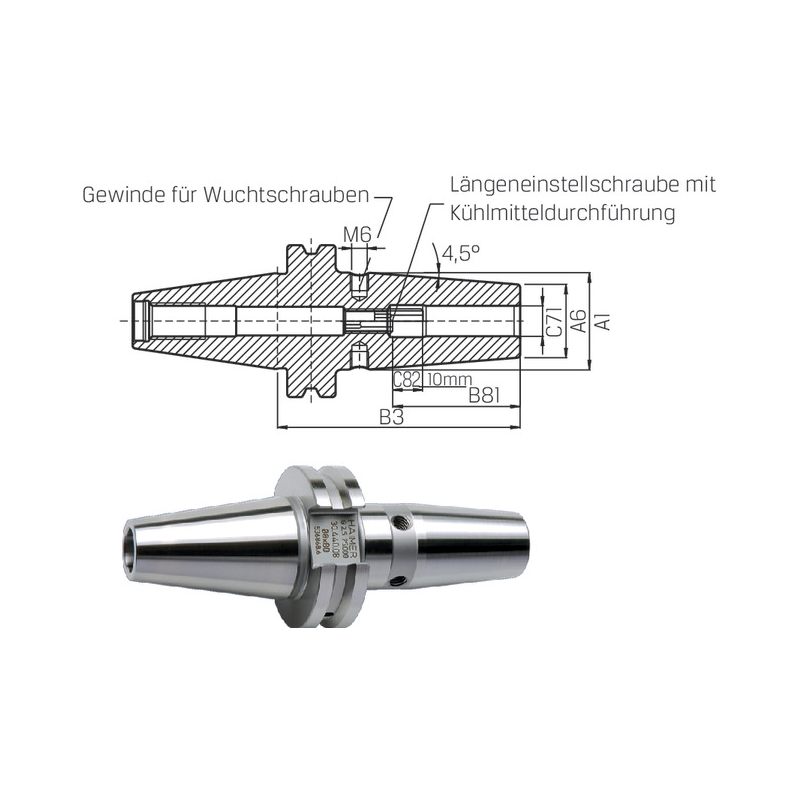

HAIMER, DIN 69871 ultrakurz Form AD

Artikel-Nr.: 242720 30/03

Artikel-Nr.: 1511122

Artikel-Nr.: 30.445.03

225,- €
213,75 € zzgl. MwSt. / pro Stück
Sie sparen: 11,25 € (5%)
bestellbar
Generisches Piktogramm Generisches Piktogramm Generisches Piktogramm Generisches Piktogramm Generisches Piktogramm

Produktbeschreibung

Ausführung und Verwendung:
Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet.

Mit Steilkegel ISO 7388-1:
- Form AD: zentrale Kühlmittelzufuhr
- Form AD/AF: zentrale Kühlmittelzufuhr und wiederverschließbare Kühlkanäle im Bund
- hitzebeständiger Warmarbeitsstahl
- gehärtet 54-2 HRC
- für HSS- und HM-Werkzeuge
- Schafttoleranz h6
- Feinwuchten mit Wuchtschrauben
- Rundlaufgenauigkeit < 3 µm


Lieferung:
Mit Längeneinstellschraube.

Hinweis:
- *ohne Einstellschrauben, ohne Gewinde für Wuchtschrauben, ohne Schlitzen in der Spannbohrung für Kühlmittelzufuhr
- **ohne Einstellschrauben, ohne Gewinde für Wuchtschrauben
- passendes Zubehör finden Sie ab Seite 24/???


Technische Daten


Hersteller-Art.Nr.: 30.445.03
Precitool-Art.Nr.: 1511122
EAN [EAN]: 4034221055217
Funktionslänge (mm) [LF]: 60
Kupplungsgröße maschinenseitig [DCON]: SK30
Kupplungsgröße werkzeugseitig: 3
C71 mm: 3
DIN-Norm: DIN 69871
Form: AD
Mit Kühlkanal: nein
Wuchtung: 25000
Zolltarifnummer: 84661020
[A6] Umbruchdurchmesser: 10.0
[B3] Kraglänge mm: 60.00
[C2] Aufnahmegröße, maschinenseitig: SK30
[C71] Aufnahmedurchmesser, min_, werkstückseitig mm: 3
[C81] Einspannlänge, max_ mm: 9.00
